江西抚州水内冷发电机绝缘测试仪操作前准备5.1 使用前准备5.1.1 发生器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。5.1.2 将操作箱、倍压筒放置到合适位置按照图6分别联接好电源线、联接电缆和接地线，保护接地线与工作接地线及放电棒的接地线均应单独接到发电机机壳接地线上（即一点接地）。严禁各接地线相互串联。为此，应使用ZGS专用接地线（见图6）。5.2 空载升压验证过电压保护整定（此时应断开高压引出线）5.2.1 取下限流电阻,接通电源开关，此时绿灯亮，表示电源接通。5.2.2 装上限流电阻，接通电源开关，绿灯亮。5.2.3 按红色按钮，则红灯亮，高压接通。5.2.4 顺时针方向平缓调节调压电位器，输出端即从零开始升压，升至所需试验电压后，按规定时间记录总电流（mA）、泄漏电流（μA）读数；升至所需试验电压时，总电流（mA）读数应≤1mA。并检查操作箱及输出电缆有无异常现象及声响。必要时用外接高压分压器校准操作箱上的直流高压指示。5.2.5 降压，将调压电位器回零后，随即按绿色按钮，切断高压且关闭电源开关。5.3 对定子绕组进行直流耐压和泄漏电流试验5.3.1 在进行5.1-5.2检查试验确认发生器无异常情况后，即可开始进行直流泄漏及直流耐压试验。按照图6将试验回路联接好。检查无误后即打开电源。图六 试验回路接线图5.3.2 依照前述升压步骤升至所需电压。升压速度以每秒1～3kV试验电压为宜。升压时还需监视总电流（mA）不超过发生器的额定电流。根据规程要求试验电压按每级0.5Un分阶段升高，每阶停留一分钟。每当升至阶段试验电压，可按一分钟定时按钮，蜂鸣器发出提示音时可读取泄漏电流(μA)，然后再进行下一阶段升压(或试验完毕降压)。注意若泄漏电流随电压不成比例显著增加时，应立即停止试验，分析查找原因。试验完毕后，调压电位器逆时针回到零，按下绿色按钮。需再次升压时按红色按钮即可，否则可关断电源开关。

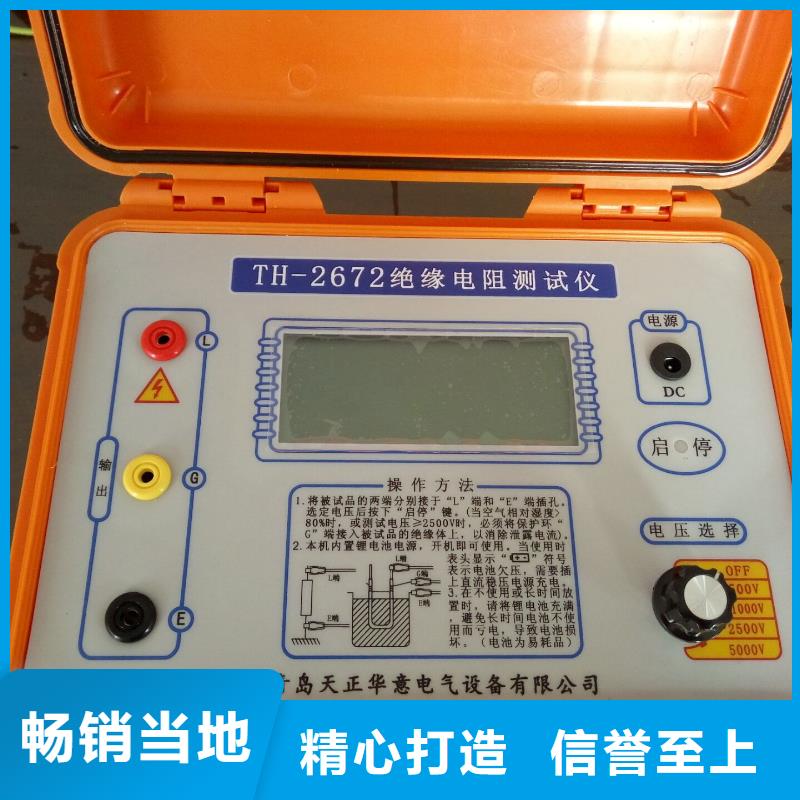

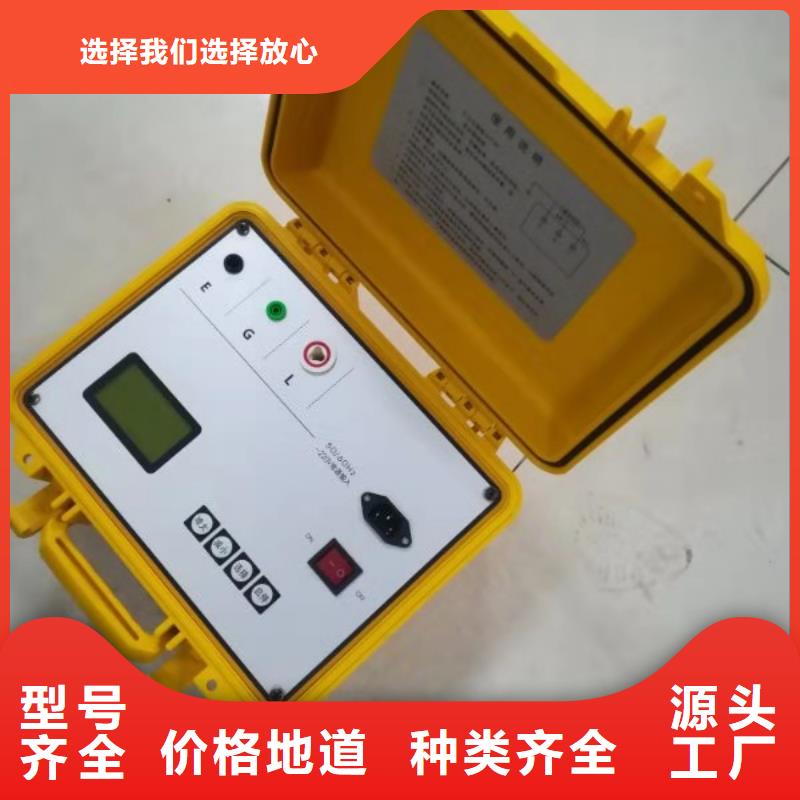

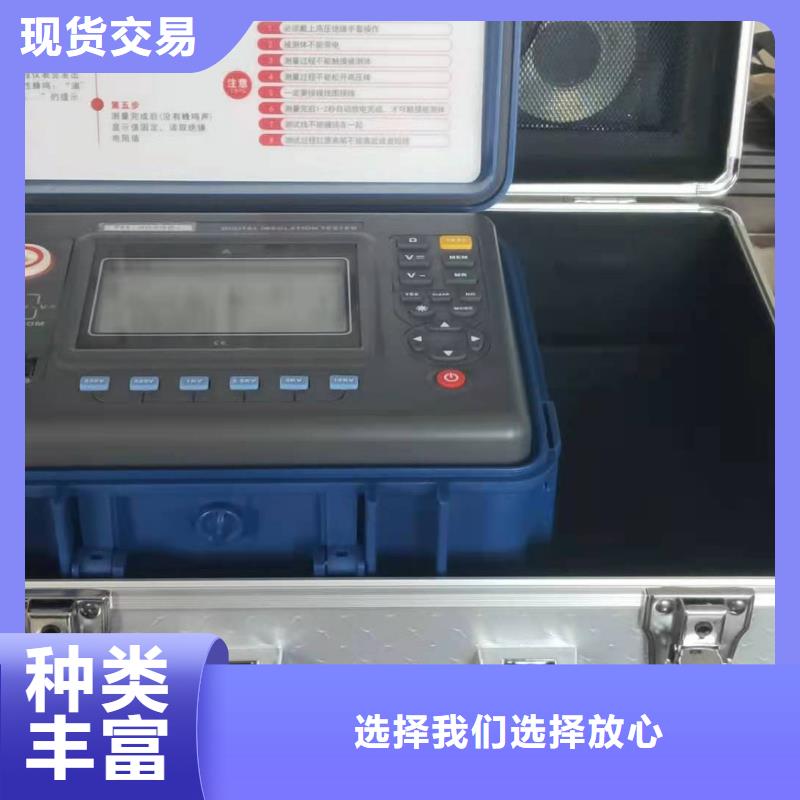

江西抚州水内冷发电机绝缘测试仪测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。如测量发电机相间绝缘时，三组可轮流交换，空出的一相应接地。（图A）测量外壳接地起屏蔽作用的电器耐压时如图B。测量绝缘电阻时， “L”端接被试品， “E”端接被试品外壳接“G”端来保护屏蔽部分或其他不参与测量的部分，以表面泄漏所引起的误差。1. 开启电源，液晶屏显示如图1图12. 选择功能键（R；R60/15S；R10/1min）任一功能进入电压选择图2按左移右移键选择合适的电压3. “R”选择进入，完成电压选择后进入“绝缘电阻测试”图 3-1此时按确认键（ENTER）进入“正在测试”，显示测试电压和电阻值。图 3-2图3-2是仪表连续测试电阻值状态，此时按确认键（ENTER）便停止测试，自动切断高压，进入是否保存提示图3-3。图 3-3按确认键（ENTER）自动保存数据，保存完后自动返回图3-1，准备下次测试。如果不想保存直接按返回键可以返回到图3-1界面，准备再次测试电阻值。按复位键完成操作。4. 开机后直接按功能键“R60/15S”进入图2，选择电压确认后进入“吸收比测试”准备图 4-1按确认键（ENTER）进入测试，返回键退出。5.图 4-2正在测试，若想停止测试，按确认键停止测试。吸收比测试完毕后自动计算比值，进入是否保存提示。图 4-3按确认键（ENTER）进入保存，自动保存后转入再次测试准备界面（图 4-1），不保存直接按返回键转入再次准备测试界面（图 4-1）。按复位键完成操作此项测试。6. 开机后按功能键“R10/1min”进入“极化指数测试”，测试方式同4“R60/15S测试”。7. 按功能键“系统”（SYS）进入在“查看记录”下按确认（ENTER）进入此时按左移右移键分别查看8组历史数据，记录包括测试的内容和测试时间。
